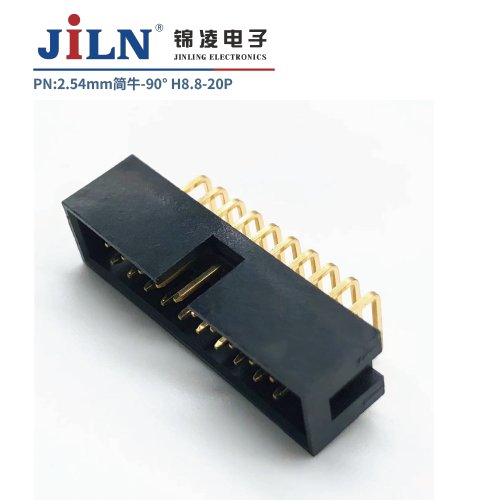

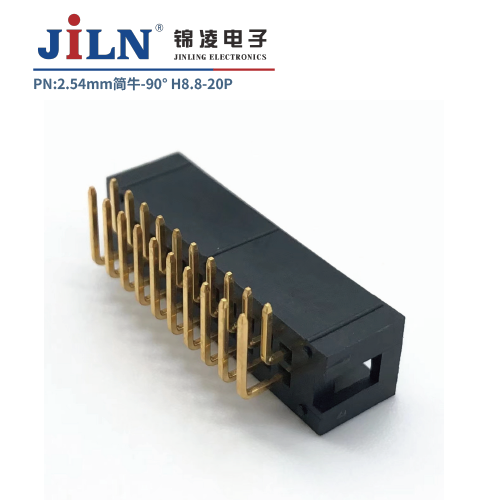

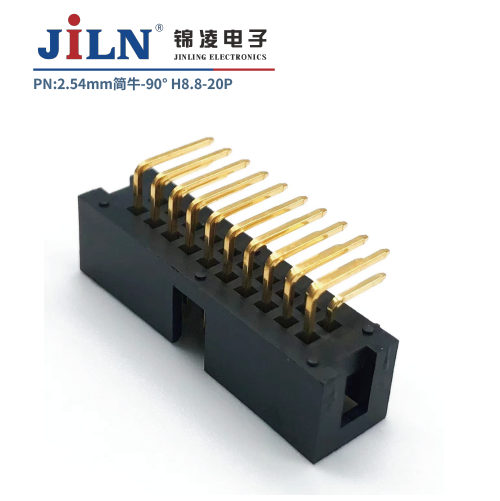

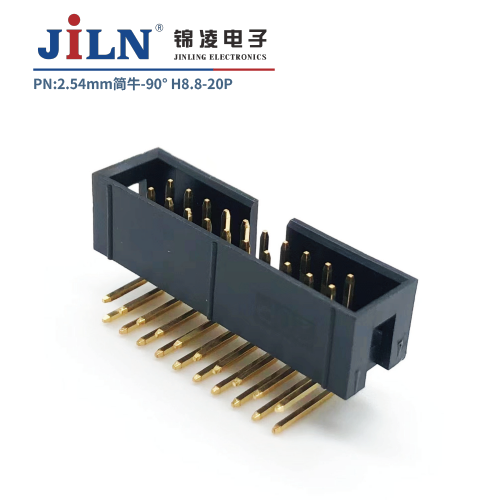

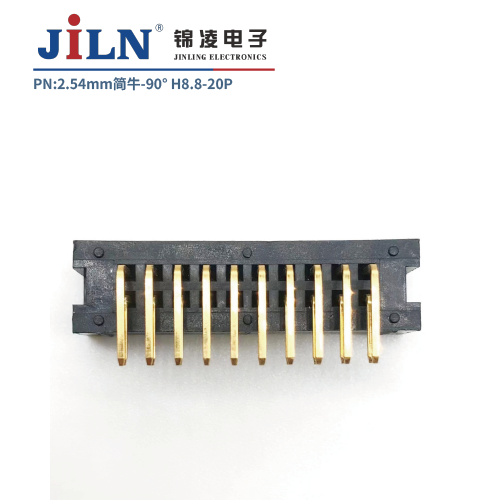

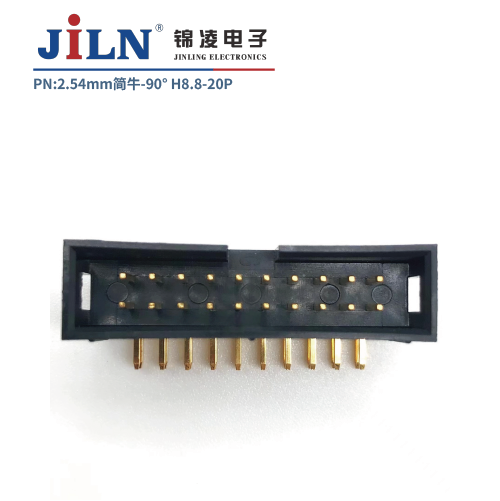

2.54mm簡牛/90°/H8.8
| 料號 | 3210XXRXXXBK00X0X |
| 系列 | 簡牛 |
| 位數 | 6~64Pin |
| 間距 | 2.54mm |
| 額定電流 | 3.0A |
| 額定電壓 | 250V AC/DC RMS |
| 安裝方式 | 90°插板 |
總覽
技術數據
產品認證

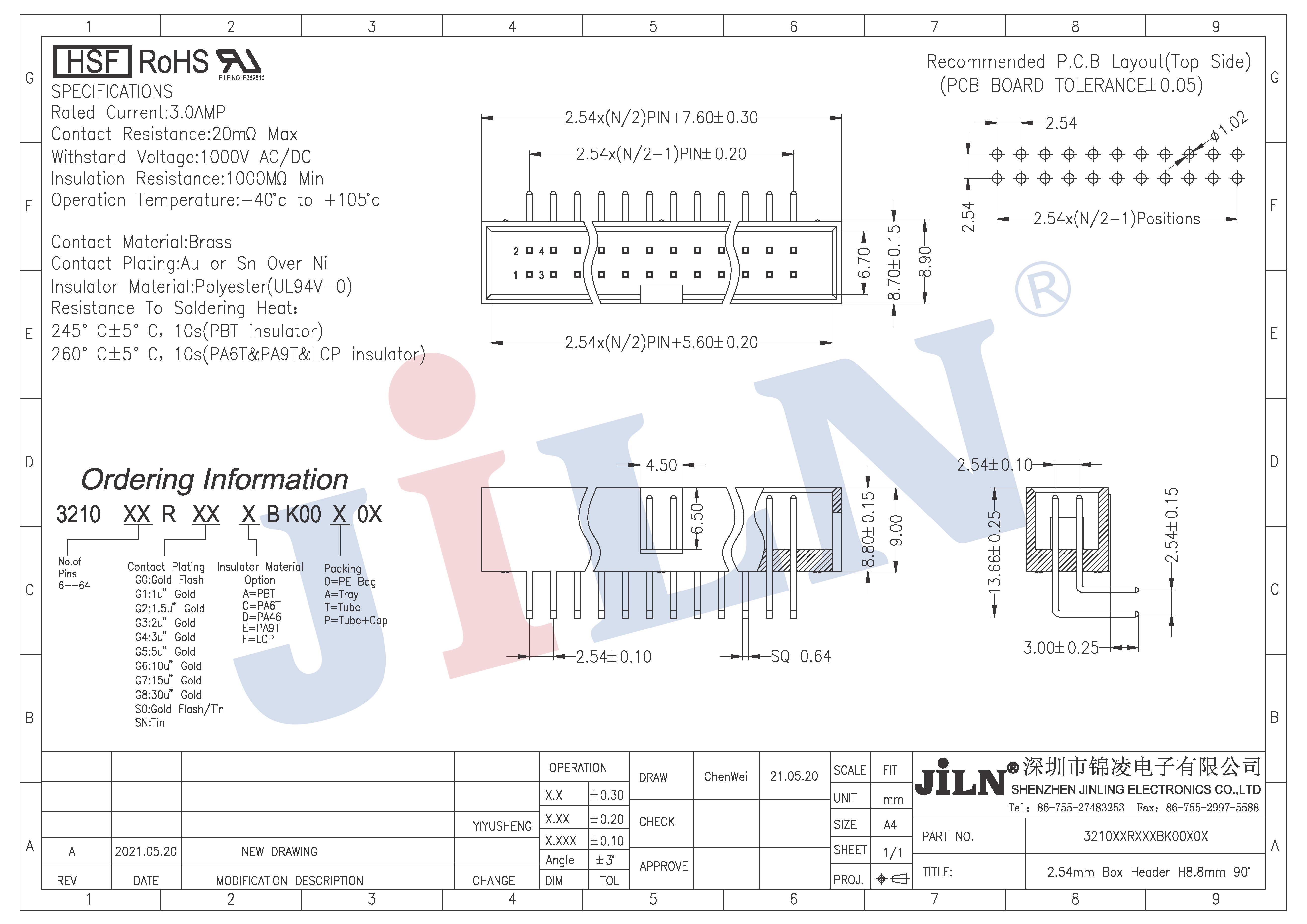

工程圖
下載
簡牛連接器
簡牛通常為四方型塑膠插座和若干排列整齊的方形針組成。簡牛連接器和牛角連接器的區別在于簡易牛角去掉了兩側的卡扣。根據需求，簡牛連接器的外圍尺寸常用的有1.27間距，2.0間距，2.54間距三種規格；根據間距的不同，所使用的四方排針的直徑也相應更改。底部與PCB板接觸面可以設計為SMT貼片式或DIP直插180度。作用：簡牛焊接在PCB板上后，連接相應規格的 IDC排線，然后與另外的電路組成設計者需求達到的電路連接方式。通常用來傳輸控制信號和弱電流。
規格參數
| 料號 | 3210XXRXXXBK00X0X |
| 系列 | 簡牛 |
| 位數 | 6~64Pin |
| 間距 | 2.54mm |
| 類別 | 公座 |
| 安裝方式 | 90°插板 |
材料/電氣參數
| 額定電流 | 3.0A |
| 額定電壓 | 250V AC/DC RMS |
| 耐壓 | 1000V AC 60秒 |
| 接觸電阻 | 最大20mΩ |
| 絕緣電阻 | 最小1000MΩ |
| 工作溫度 | -40℃ ~ +105℃ |
| 接觸材料 | 銅合金 |
| 主體絕緣材質 | PBT |
| 最大加工溫度 | 245℃±5℃ 5秒 |
